Vam uốn ống thủy lực từ 21-60

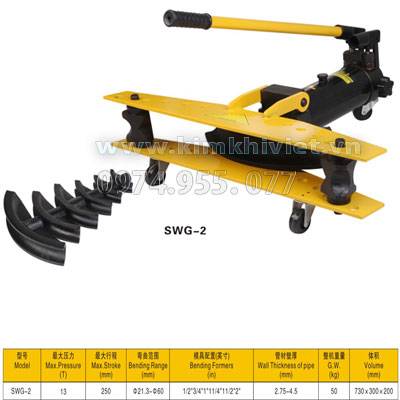

Cấu tạo vam uốn ống thủy lực

• Pit-tông thủy lực: Lực đẩy 13 tấn, hành trình pit-tông 250mm. Trên pit-tông có hai chế độ bơm khác nhau, chế độ bơm dài, và chế độ bơm ngắn.
•
• Khuôn uốn:  Bộ khuôn uốn của vam bao gồm các cỡ ống như sau: Φ21; Φ27; Φ34; Φ42; Φ48; Φ60 khuôn được làm bằng sắt hình cầu đúc có độ bền cao, độ dẻo dai tốt và độ dẻo hơn bình thường gang xám, không dễ dàng để phá vỡ
•
• Bánh tì: Có hai bánh tì hai bên để đỡ ống, trên mỗi bánh tì có 03 kiểu để lựa chọn khi uốn ống.
• Chân đế: Có hai loại. Có bánh xe và có chân đỡ
• Thân vam: Nó là hai tấm kẹp bằng thép cứng, trên đó có chia các lỗ có vị trí khác nhau từ trong ra ngoài để lắp hai bánh tì.

Công dụng của vam uốn ống thủy lực

Đối với đường ống nói chung nước, ống dẫn, ống dẫn khí, ống thép dày, uốn cong một góc 90 độ. Chủ yếu được sử dụng trong các nhà máy, nhà kho, bến cảng, xây dựng, đường sắt, ô tô, lắp đặt đường ống khác và sửa chữa.
Giới thiệu vam uốn ống thủy lực

Giới thiệu vam uốn ống thủy lực

Công cụ ống uốn thủy lực có một chức năng mới . Với một cơ cấu hợp lý, an toàn, dễ vận hành và giá cả hợp lý, dễ thực hiện,  và nhiều lợi thế của một dụng cụ uốn đa mục đích, vv,

Hướng dẫn sử dụng vam uốn ống thủy lực

Tùy thuộc vào kích thước của ống uốn, chọn khuôn uốn thích hợp, gắn trên đỉnh của pit-tông, hai bánh tỳ hai bên  hỗ trợ các kích thước ống tương ứng,

chú ý : Ống uốn nên được đặt trên các rãnh của bánh tỳ phù hợp  và đặt trên các lỗ chia để quá trình uốn được đảm bảo nhất ứng với kích thước trên mặt lỗ. Không đặt các bánh tì lệch nhau trên thang chia  và nên đặt đối xứng nhau.

Trong quá trình uốn, đầu tiên ép pit-tông ở chế độ bơm dài sau khi sản phẩm gần đạt đến góc mong, và sau đó ép pit-tông ngăn sẽ làm chậm việc xuống góc mong muốn, Sau khi uốn song một chi tiết sẽ xả pit-tông về vị trí ban đầu để uốn các chi tiết tiếp theo.
