Mách bạn cách uốn ống cực đơn giản ai cũng làm được.

Mách bạn cách uốn ống cực đơn giản ai cũng làm được.

Máy uốn ống có nhiều loại uốn thủ công bằng tay, máy uốn sử dụng động cơ điện, máy uốn ống thủy lực. Việc sử dụng một máy uốn ống thủ công ( bằng tay ) sẽ được chia sẻ dưới đây cho quý khách cùng tham khảo

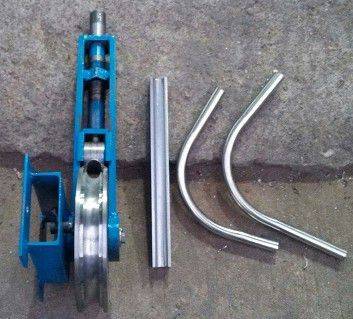

Một máy uốn ống được thiết kế để tạo độ cong phức tạp trong các ống làm từ thép, inox , ống mạ kẽm. Máy thường có các bộ khuôn đi kèm như 16; 19; 22; 25.  Hoặc các loại khuôn hộp vuông. Các khuôn đó gồm tất cả các thanh trượt kèm theo. Nó cũng bao gồm Tay bẻ dùng để lăp khuôn và chần đế. Máy dùng để uốn các chi tiết như, khung ô tô hoặc khung xe máy. Máy uốn ống có hai loại - thủ công và thủy lực. Việc sử dụng một máy uốn ống thủ công được hiển thị ở đây.

Bước 01

 Lắp đặt khuôn: Chọn một khuôn theo kích thước của đường ống mà bạn muốn uốn. Vặn tay bi ra xa khỏi trục của máy. Sau đó lắp khuôn vào giữa hai khe của tay bẻ, Lồng cả tay bẻ và khuôn vào đế của tay bẻ. Chú ý cây chốt trên khuôn đặt quay xuống phía dưới.

Bước 02

Cài đặt khối người theo dõi: Kích thước của khối người theo dõi phải tương ứng với khuôn. Đặt khối gần chết với không gian đủ cho ống. Sau đó lấy dấu trên ống và luồn ống vào khuôn uốn chính và kiểm tra lại.




Bước 03

 Chuẩn bị đường ống: Lấy một đường ống có kích thước tương ứng với đường ống và khối theo dõi. Sử dụng bút hoặc bút đánh dấu, tạo một dấu ngẫu nhiên tại điểm bạn muốn bắt đầu uốn cong



==>> Có thể bạn quan tâm: máy uốn ống giá rẻ

Bước 04

 Chèn ống: Khối theo dõi được giữ lỏng để điều chỉnh độ cao khi chèn ống. Giữ đường ống ở giữa khối người theo dõi và khuôn. Sắp xếp theo chiều dọc của khối với đường ống, sau đó chèn ống vào máy. Khuôn sẽ quay ra ngoài khi bạn chèn ống. Khi ống đã được đặt đúng vị trí, xoay khuôn trở lại đúng vị trí.




Bước 05

 Lắp đặt dây đeo chữ U: Dây đeo chữ U giữ ống đúng vị trí với lug. Nó bao gồm một pin tương ứng với kích thước của đường ống và khối người theo dõi. Tháo pin dây đeo. Trượt dây đeo qua đường ống và lắp lại pin

Bước 06

 Fix lên pin ổ đĩa: Các pin ổ khóa tay trục đến chết, do đó tạo điều kiện cho quá trình uốn. Lấy ghim và thả nó vào khoảng trống giữa cánh tay và khuôn

Bước 07

 Căn chỉnh đường ống: Điều chỉnh đường ống sao cho dấu ngẫu nhiên được tạo trước đó thẳng hàng với cạnh đầu của khuôn. Bạn có thể thực hiện điều này bằng cách xem qua một trong các lỗ của ổ đĩa cho đến khi dấu được nhìn thấy.

 Bước 08

Tạo lực căng ở cánh tay trụ: Cánh tay trụ thường lỏng lẻo. Đặt một chút căng trên cánh tay trụ bằng cách kéo chúng.

==>> Vam uốn ống

Bước 09

Cài đặt con trỏ độ: Lấy con trỏ và đặt nó vào cuối của lug. Con trỏ bao gồm một ngón tay cái. Sử dụng nó để neo con trỏ vào lug. Đảm bảo rằng con trỏ nằm trên vòng độ và được căn chỉnh về 0 độ. Tại thời điểm này, bạn cần siết chặt bu lông căng hơn, nằm bên cạnh khuôn.

Xem thêm :
Máy uốn ống

Bước 10

Gắn giá đỡ ổ đĩa: Tham gia vào rãnh đầu tiên của giá ổ đĩa vào tay áo ở cuối cánh tay trụ.

Bước 11

 Bắt đầu quá trình uốn: Kéo trên tay cầm và cánh tay trụ sẽ bắt đầu mở. Chết sẽ xoay và uốn cong đường ống. Đồng thời, con trỏ sẽ bắt đầu chỉ ra phép đo độ cong. Khi bạn uốn cong đường ống, gắn các răng tiếp theo của giá ổ đĩa và di chuyển xuống rãnh cuối cùng.

Bước 12

 Đặt lại máy uốn: Khi bạn đã đạt đến mức cuối cùng trong giá ổ đĩa, bạn cần đặt lại máy uốn. Hoàn thành nửa lượt cuối của tay cầm và giữ nó ở vị trí đóng. Giữ một chút áp lực trên tay cầm và tháo cần nhả của bộ chống lò xo trở lại. Sau đó nhả chốt ổ đĩa, cho phép cánh tay trụ bị lỏng. Tạo một áp lực nhỏ lên cần nhả và đặt lại cánh tay trụ. Đặt chốt ổ đĩa vào lỗ ổ đĩa tiếp theo trong khi giữ các cánh tay ở vị trí đặt lại. Sau đó, bạn có thể tiếp tục quá trình uốn.

Bước 13

Tháo đường ống: Một khi bạn đã có những khúc cua bạn cần, đã đến lúc tháo đường ống. Giữ một chút căng trên tay cầm và tháo bộ lò xo trở lại. Xoay giá đỡ ổ đĩa và tay cầm ra khỏi đường đi của bạn. Tháo pin ổ đĩa và đóng cánh tay trụ. Nới lỏng bu-lông căng, tháo chốt dây đeo chữ U và rút ống ra khỏi máy.

TRên là những bước sử dụng máy uốn ống thủ công bằng tay đã được kim khí việt chia sẻ, cần tư vấn mua máy liên hệ (02462596964) - Hotline 0974. 955. 077 ngay nhé.
Chúc các bạn thành công
